通常來說

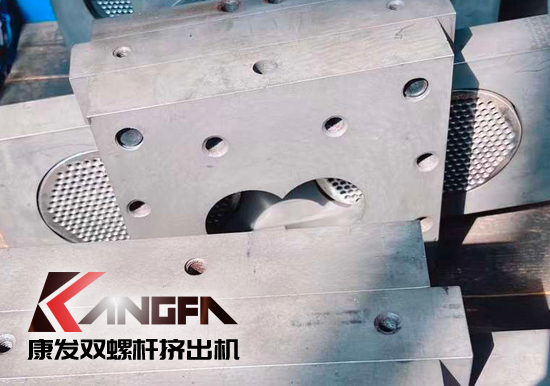

雙螺桿造粒機(jī)機(jī)筒是積木式連接，連接方式法蘭連接，每節(jié)機(jī)筒的L/D（長徑比）為4：1，所以機(jī)型是L/D=40：1，就是10節(jié)機(jī)筒。
回歸正題，下面講講機(jī)筒的用料問題，常規(guī)市場應(yīng)用最多的就是倆種，第一種材質(zhì)就是氮化鋼材質(zhì)的，，第二種就是鑲套合金套的（這里又分為倆種1、C型套2、整體套），
二種方式異同點(diǎn)：
耐腐蝕性能：氮化鋼>合金套
耐磨性能：合金套>氮化鋼
機(jī)筒基材就是氮化鋼（38CrMoAl）,由鍛件一系列機(jī)加工到成品，最后氮化熱處理，進(jìn)行滲氮處理，在氮化爐里面充氮72小時(shí)，表面硬度HB950-1050。
第二種呢選用的基材就是優(yōu)質(zhì)45#鋼，其性能比較穩(wěn)定而且和絕大多數(shù)種類鋼具有良好的兼容性，但是基材也有缺點(diǎn)就是硬度差耐磨系數(shù)小，所以要在機(jī)筒內(nèi)側(cè)壓制耐磨系數(shù)高的合金內(nèi)襯套，所以內(nèi)襯套有倆種，C型套，整體套硬度HRC58-64。

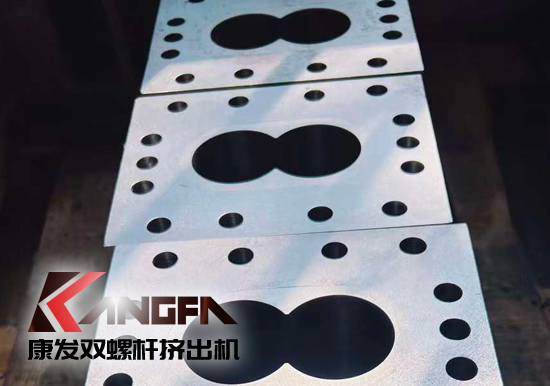

字面意識就能知道，倆個(gè)相對的C型套組成∞，整體就是一整個(gè)機(jī)筒的表面也可以看出。
